气体探测器
  • 气体探测器

气体探测器

一.气体探测器概述 本系列可燃/有毒气体探测器,是我公司开发的功能实用、操 作方便的可燃气体报警器。探测器可选择是否具有显示器与声光 报警器。可与我公司的可燃/有毒气体报警控制器 KKT-500Z 系列

气体探测器

一.气体探测器概述

本系列可燃/有毒气体探测器,是我公司开发的功能实用、操

作方便的可燃气体报警器。探测器可选择是否具有显示器与声光

报警器。可与我公司的可燃/有毒气体报警控制器 KKT-500Z 系列

共同组成工业用气体报警系统。

该产品采用壁挂式的安装,通过与控制器的配合使用,并通

过控制器单片机对探测器上传的数据进行的各种数据的处理,最

终完成数据的显示,输出的控制等功能。

本产品的设计、制造及检验均遵循以下国家标准:

GB16808-2012《可燃气体报警控制器》国家标准每 20 平米一台

GB12358-2006《作业场所环境气体检测报警仪通用技术要求》

GB15322.1-2003《测量范围为 0~100%LEL 的点型可燃气体探测器》

二、功能特点

☆显示所检测气体的浓度

☆故障报警、欠压报警

☆LED 数字显示

☆标定、校准功能

☆RS485 通讯

☆设有便于操作的高性能微处理器

☆自动开启风机和电磁阀

三、探测器技术参数

传感器类型:催化燃烧式/电化学式

电源:24V 电源供电

检测方式:扩散式

工作方式:长期连续工作

结构材料:压铸铝

连线方式:M20*1.5 阳螺纹防爆软管

防爆标志:Exd II CT6

防护等级:IP65

工作温度:-40~70℃

工作湿度:≤90%RH

重量:≤1.5kg

传输距离:≤1200m

连接通讯线:电线 2*0.5 屏蔽双绞线 RVVSP

电源线:电线 2*1.0 国标线 RVV。

安装方式:固定支架、管装、墙壁装

输出信号:4-20mA /RS485 信号

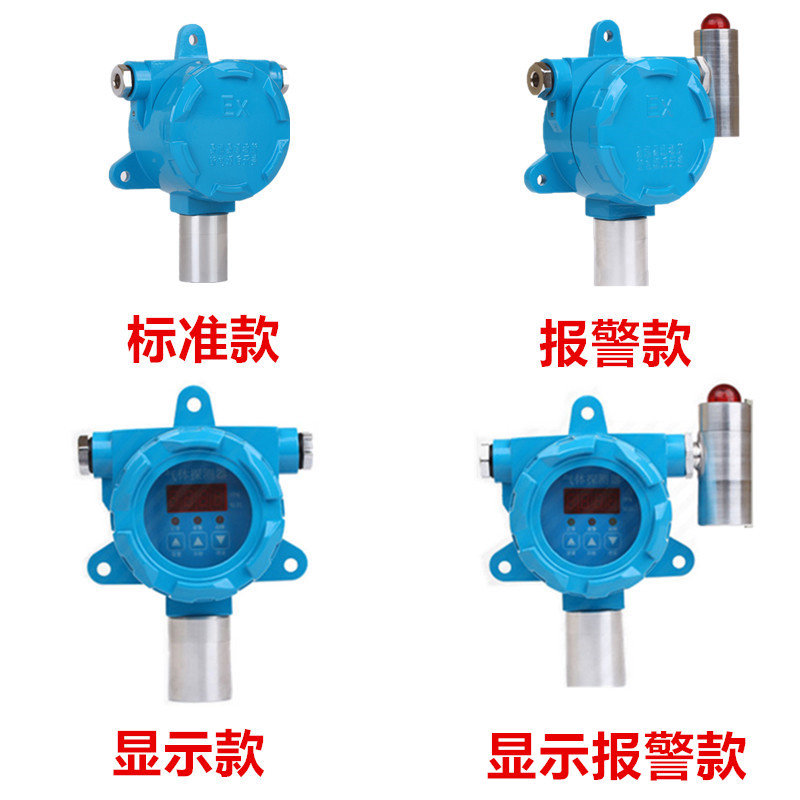

四、产品展示图

五、探测器安装说明

5.1 安装位置:

探测器安装在被检测气体易漏场所,安装位置根据被检测气体相对

于空气比重大小决定。

5.1.1 检测比空气重的可燃/有毒气体探测器,其安装高度应

距地坪(或楼地板)0.3~0.6m。检测比空气重的有毒气体的检

(探)测器,应靠近泄漏点,其安装高度应距地坪(或楼地板)

0.3~0.6m,且传感器部位向下。

5.1.2 检测比空气轻的可燃/有毒气体探测器,其安装高度应高出

释放源 0.5~2m,且传感器部位向下。

5.1.3 气体探测器应安装在无冲击、无振动、无强电磁场干扰、易

于检修的场所,安装探头的地点与周边管线或设备之间应留有不小

于 0.5m 的净空和出入通道。

5.2 安装注意事项:

为了正确使用探测器及防止探测器故障的发生,请不要安装

在以下位置

直接受蒸汽、油烟影响的地方;

给气口、换气扇、房门等风量流动大的地方;

水气、水滴多的地方(相对湿度:≥90%RH);

温度在-40℃以下或 55℃以上的地方;

有强电磁场的地方。

六、探测器使用说明

6.1 上电

将探测器与控制器设备接好,确认无误后接通电源,声光报警

器响一声,探测器显示数字,表示检测开始。(注:普通款探测器

与液晶显示款探测器没有声光报警器)

6.2 检测

当气体浓度高于设置浓度时,报警器发出报警声,LED 灯闪

烁。当气体浓度低于于设置浓度时,报警器关闭报警声,LED 灯熄

灭。(注:普通款探测器与液晶显示款探测器没有声光报警器)

七、气体探测器的维护

7.1 注意事项

◆.探测器出厂前经过了严格的标定,在安装好之后请不要随意更换

元器件,如果要更换,必须重新标定;

◆.探测器的传感器使用寿命正常情况下为两年;因使用环境的不

同其使用寿命有可能下降,应每年定期进行检测维护;

◆.探测器传感器禁止高浓度气体的冲击,否则可能会损坏传感器;

◆.避免探测器经常断电,经常性的断电会导致检测元件工作的不

稳定;

◆.在使用过程中,要定期检查仪表工作是否正常,检查周期至少

每三个月一次。

7.2 常见故障的分析与排除

◆报警系统安装好,首次通电预热后,有可能会出现报警或故障现

象,此时对系统进行复位观察一段时间即可。

◆ 电源指示灯不亮

产品电源线是否连接正确,电源电源是否为 24V,重新上电观察是

否点亮。如果连接正常,请联系厂家,返厂检测。

◆ 接通电源后主机无显示

主要为接线问题,先检查电源是否接好,插座是否牢固。电

源无误后,检查控制器内部的排线、插针等接插件是否牢固,

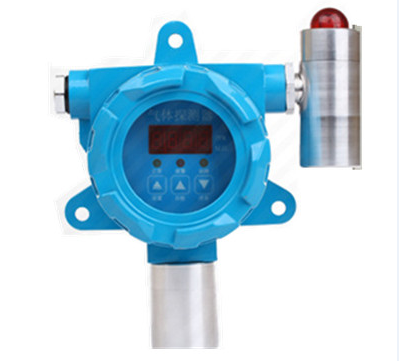

型号:KKT-100R系列

是本公司研制的一款八路 4—20mA/RS485 变

送器信号输入智能可控系统。该产品具有高稳定,高准确和高智

能化的特点,并通过简单设置即可进行现场检测与报警。目前版

本的系统已集成有声光报警,并提供继电器常开常闭控制端, 方

便用户外接报警器或其他需控器件。

该系统主要应用于需要检测可燃或各种有毒气体的场合中,显示

待检气体的数值指标量,当现场的某种待检气体的指标超出或低

于所设置的标准时,系统会自动进行一系列报警动作,如报警、

排风、跳闸等(根据用户的不同设置而不同)。

产品特点

1、4-20mA、485总线、开关量等信号输出,可供不同需求

2、可配备LED显示,实时显示

3、隔爆型外壳设计,防护等级高,更加安全

4、稳定性高,针对不同气体进行检测

5、旋钮式开盖,端子接线安装更加方便

6、声光报警灯可供添加,与主机双重报警

7、响应时间迅速,更短时间发现处置

8、零点漂移自动调整,长期稳定性能高

技术参数

检测气体

可燃气体、毒气等

传输距离

≤1200m

检测原理

催化燃烧式,电化学等

输出信号

 4-20mA,485总线等

标准量程

0~100%LEL/0-100ppm

结构材料

压铸铝

电源

24V

防爆标志

Exd II CT6

工作方式

连续长期工作

仪表重量

约1.5KG

连线方式

M20*1.5阳螺纹

工作温度

-40~70℃

安装方式

固定支架,墙壁装等

响应时间

≤20秒

工作湿度

≤90%RH

防护等级

Ip65



可燃气体(部分)

气体

量程

精度

检测原理

气体

量程

精度

检测原理

乙炔

0-100%LEL

<±5%(F.S)

催化燃烧式

甲醇

0-100%LEL

<±5%(F.S)

催化燃烧式

柴油

0-100%LEL

<±5%(F.S)

催化燃烧式

丁烷

0-100%LEL

<±5%(F.S)

催化燃烧式

甲烷

0-100%LEL

<±5%(F.S)

催化燃烧式

乙烯

0-100%LEL

<±5%(F.S)

催化燃烧式

汽油

0-100%LEL

<±5%(F.S)

催化燃烧式

液化气

0-100%LEL

<±5%(F.S)

催化燃烧式

氢气

0-100%LEL

<±5%(F.S)

催化燃烧式

天然气

0-100%LEL

<±5%(F.S)

催化燃烧式

乙醇

0-100%LEL

<±5%(F.S)

催化燃烧式

二甲苯

0-100%LEL

<±5%(F.S)

催化燃烧式

丙酮

0-100%LEL

<±5%(F.S)

催化燃烧式

异丁烯

0-100%LEL

<±5%(F.S)

催化燃烧式

甲苯

0-100%LEL

<±5%(F.S)

催化燃烧式

环戊烷

0-100%LEL

<±5%(F.S)

催化燃烧式

甲醛

0-100%LEL

<±5%(F.S)

催化燃烧式

乙酸

0-100%LEL

<±5%(F.S)

催化燃烧式


毒气(部分)

被测气体

产品名称

技术指标

测量范围

分辨率

报警点

CO

一氧化碳气体报警器

0-2000ppm

1ppm

50ppm

H2S

硫化氢气体报警器

0-200ppm

1ppm

10ppm

H2

氢气气体报警器

0-1000ppm

1ppm

35ppm

SO2

二氧化硫气体报警器

0-200ppm

1ppm

5ppm

NH3

氨气气体报警器

0-200ppm

1ppm

35ppm

NO

一氧化氮气体报警器

0-200ppm

1ppm

35ppm

NO2

二氧化氮气体报警器

0-200ppm

1ppm

10ppm

CL2

氯气气体报警器

0-20ppm

1ppm

2ppm

O3

臭氧气气体报警器

0-5ppm

0.1ppm

2ppm

O2

氧气气体报警器

0-30%vol

0.1%vol

18%vol

HCI

氯化氢气体报警器

0-200ppm

1ppm

35ppm

HF

氟化氢气体报警器

0-100ppm

1ppm

20ppm

CH20

甲醛气体报警器

0-100ppm

1ppm

20ppm

PH3

磷化氢气体报警器

0-200ppm

1ppm

35ppm
