可燃气体探测器几根线 双线制三线制四线制接线图分享

可燃气体探测器几根线

  可燃气体探测器双线制

  可燃气体探测器两根线是电源和信号同属于共用,属于有源两线制表。可燃气体探测器两线制在市面上应用的比较少,最主要的原因是传感器自身功耗比较大,自身功耗无法实现功耗小于4mA,可燃气体探测器一般采用催化燃烧式传感器,一般采用三线制、四线制。如果采用电化学传感器这种低功耗传感器可以选择双线制。

可燃气体探测器双线制可燃气体探测器双线制

  可燃气体探测器三线制、四线制

  1.可燃气体探测器三线制会用到4-20mA信号线需要两根线,还需要两根正负极电源线。三线制是指V、S、GND这种三线式的端子,三线制的优点是供电和信号分离,仪表功耗与信号输出无关。在使用仪表时,自身消耗功率的增加不会改变,输出电流信号也不会变得不稳定。

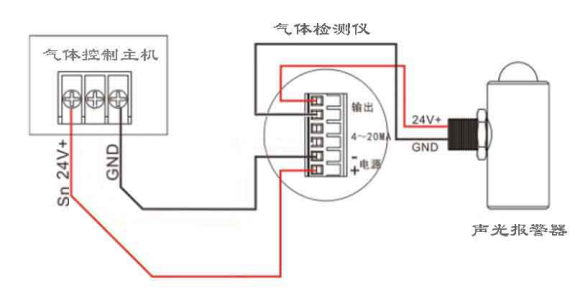

可燃气体探测器三线制可燃气体探测器三线制

  2.也有些仪表设计成电源V+、 V-,信号I+和I-,目前比较少,属于四线制。

  3.特殊情况:如果用到对外输出RS485,则需要多加一种专业的2芯屏蔽双绞线,如果还需要对外开关量的报警输出信号线,所以就会有COM和ON的两个线。因此我们需要根据需求来确认信号线的根数。

可燃气体探测器四线制可燃气体探测器四线制
